银河集团官网分享：基于MBD快速设计系统建设

宣布日期：

2017-12-22

银河集团官网四方作为海内领先的智能制造整体解决计划服务供应商及智能制造领域的高新手艺企业，可为宽大工业企业、政府提供自动化控制、电气传动及智能制造主营营业解决计划，并提供集系统集成、数字化工厂项目实验、智能制造立异中心及孵化器建设和智能制造集群整体解决计划。同时，公司销售西门子工业软、硬件产品，形成了集销售、维修、服务及OEM客户和生产流程型客户解决计划为一体的综合性营业和服务。
为了资助各人越发深入的相识MBD，银河集团官网四方近期分享了多篇MBD文章，从“基于MBD的产品模子界说”、“MBD为古板企业带来的新机缘”到“MBD规范及标准建设”一步步揭开MBD神秘的面纱，本期我们将继续深入相识基于MBD的快速设计系统建设。
MBD即 Model Based Definition的缩写，纵然用一个集成化的三维数字化实体模子表达了完整的产品界说信息，成为制造历程中的依据。MBD三维数字化产品界说手艺不但使产品的设计方法爆发了基础转变，不再需要天生和维护二维工程图纸，并且它对企业管理及设计下游的活动，包括工艺妄想、车间生产等爆发重大影响，引起了数字化制造手艺的重大厘革，真正开启了三维数字化制造时代。
基于MBD的设计系统
基于PLM协同平台，团结NX等三维设计软件，为工程手艺职员提供三维产品制造信息的标注、管理、盘问、导出工具，辅助工程手艺职员利便快捷地完成MBD模子的设计；
MBD设计系统：MBD使用PMI用于产品部件的设计信息（几何公差信息／3D注释／外貌粗糙度／质料规格等）的表单和转达，焦点是围绕切合MBD规范的PMI标注系统。

?

银河集团官网分享：基于MBD快速设计系统建设

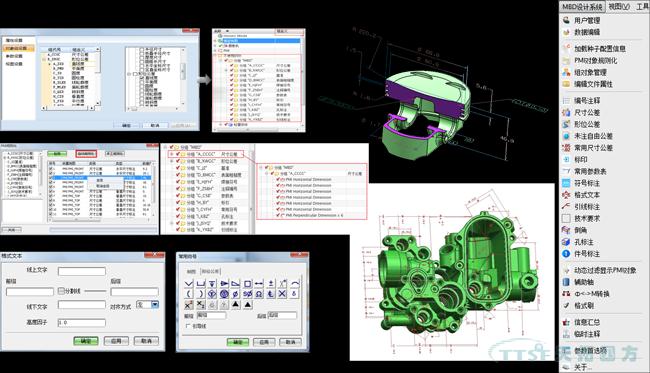

图1:MBD 设计系统

焦点的需求功效包括：
a.提供基于MBD规范的种子文件的设置和加载：
?种子文件信息设置：在种子文件中设置相关，使其包括企业标准规范所需的MBD信息；

?

银河集团官网分享：基于MBD快速设计系统建设

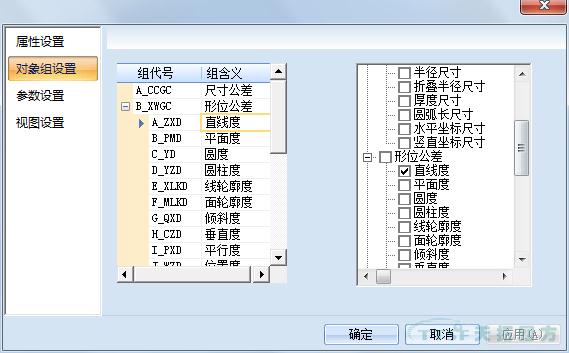

?图2:MBD工具组预设值

种子文件加载：当一个已有的设计文件不是基于新的种子设计而来的话，通过加载种子设置信息，将MBD的一些基本设置加载当设计文件用，然后使用工具形成一个包括MBD信息的设计文件。
b.提供基于MBD手艺的PMI标注功效，包括尺寸公差、形位公差、编号注释、手艺说明、自由公差、孔类标注等功效。
c.PMI汇总信息和管理阅读等功效：
通过在三维注释与几何体的响应部分之间建设关联关系，设计职员可以把三维注释直接附在模子上，批注设计意图。建设注释的平面处于用户控制之下，用于界说阅读偏向，以便安排注释。如下图所示：

?

银河集团官网分享：基于MBD快速设计系统建设

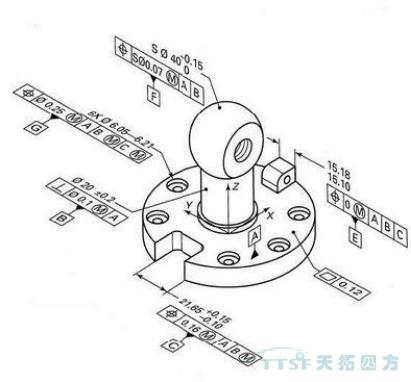

图3: MBD PMI阅读审查

工程图辅助设计工具
基于国家标准和企业标准开发，填补了设计软件标准功效的缺乏，扩充了NX制图情形下的绘图功效，提升在需要二维制图时的事情效率和规范性。

?

银河集团官网分享：基于MBD快速设计系统建设

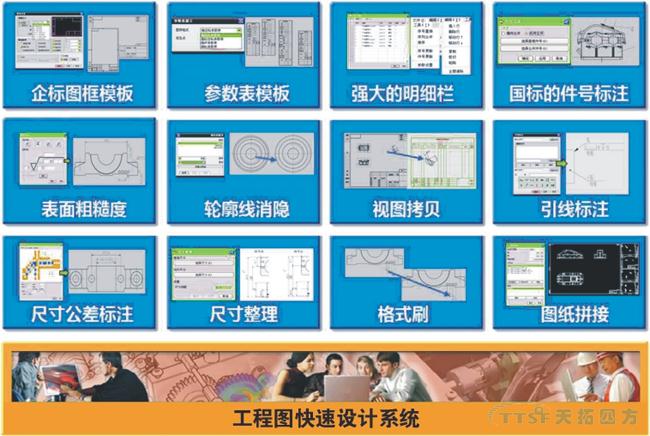

图4：工程图设计系统

MBD规范检查工具
团结MBD标准规范系统要求，提供切合企业MBD标准的检考试证规则和工具，来检测产品模子及数据的准确性和规范性。
a.MBD设置检查
包括：图层种别、图层对应工具、工具对应图层、图层显示状态、文件名称、文件属性、冗余引用集、引用集工具、工具引用集关系、事情坐档系、工具颜色、PMI组设置、PMI工具组包括工具等磨练器等。
b.MBD零件模子检查
包括：模子质料特征、成型特征定位、多体素特征、基准关联特征、实体特征状态、特征更新、相同表达式、零厚度重复实体、模子精度、简化和包封体特征、模子更小容纳盒、拔模角、模子显示状态、牢靠基准检测器等磨练器。
c.MBD标注检查
包括：二维与三维的尺寸有用性、标注尺寸、标注文字、标注尺寸单位、倒角标注、空基准符号、字体、几何公差、尺寸公差等磨练器；

?

银河集团官网分享：基于MBD快速设计系统建设

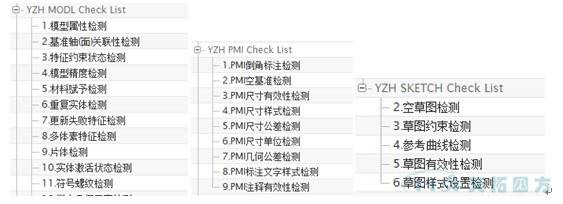

图5: MBD 检查设置?

?

银河集团官网分享：基于MBD快速设计系统建设

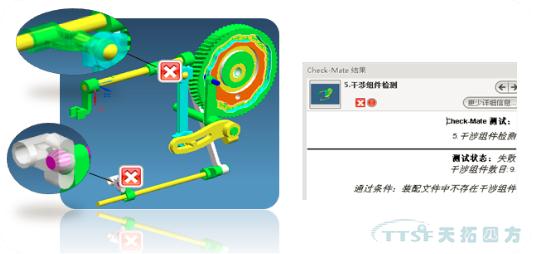

图6:MBD 标准检查报告

基于MBD快速设计系统建设今天我们就讲到这里，下期将继续为各人分享“MBD设计资源管理”，接待您一连关注银河集团官网四方公众号：bjttsf2013,更多精彩内容，敬请期待�。ū疚奈次恼�,如需转载请注明来由 - 银河集团官网四方官网，接待读者分享）
